Свободна компютърна програма използва обикновени снимки, за да изчисли колко фотоволтаични панела могат да се поберат на даден покрив. Разработката се казва Tegrona Lite и коригира перспективата в изображението, определя размерите на покрива и автоматично генерира схеми за разположение на модулите, без да са необходими CAD инструменти или измервания на място.
Tegrona Lite е замислен за планиране на разположението на фотоволтаични системи само по снимка на покрив. Инструментът е предназначен за монтажници и проектанти, които трябва да преценят по време на първоначалния оглед колко модула могат да бъдат инсталирани на покрива, без да използват CAD софтуер или да извършват измервания на място.
Софтуерът работи със снимки от дрон, с изображения, заснети от земята, и с планове на покрива. Потребителят очертава повърхността на покрива върху изображението с помощта на три или четири точки и дефинира зони, в които не може да се извършва монтаж, поради наличието на препятствия като комини, капандури, покривни прозорци и вентилационни канали.
Коригиране на перспективата
Една от забележителните способности на Tegrona Lite е коригирането на перспективата при снимки, направени от земята. В такива изображения стрехите и билото на покрива могат да изглеждат изкривени, а редовете керемиди – да се събират към т.нар. „изчезващи точки“.
Софтуерът обаче използва самите керемиди като геометричен ориентир. Тъй като редовете и колоните от керемиди са успоредни върху покрива, техните линии могат да се използват за определяне на изчезващите точки и за изчисляване на трансформацията, необходима за коригиране на изображението.
Процедурата позволява работа и с трапецовидни или триъгълни покривни повърхности, при които корекция, базирана единствено на четирите ъгъла, не би възпроизвела точно геометрията на повърхността. След като изображението бъде коригирано, стрехата изглежда хоризонтална и редовете с модули могат да бъдат подравнени спрямо нея.
Tegrona Lite използва известните размери на покривния материал, за да превърне изображението в мащабирано представяне. Потребителят избира типа керемида, а софтуерът разпознава и преброява видимите на снимката керемиди, за да изчисли съотношението между пикселите и реалните размери.
Приложението включва най-различни профили на керемиди и позволява на потребителите да въвеждат други видове керемиди въз основа на техните размери (покривна площ). За определяне на мащаба може да се използва и един известен размер, например размерите на покривен прозорец.
Автоматично разполагане на модулите

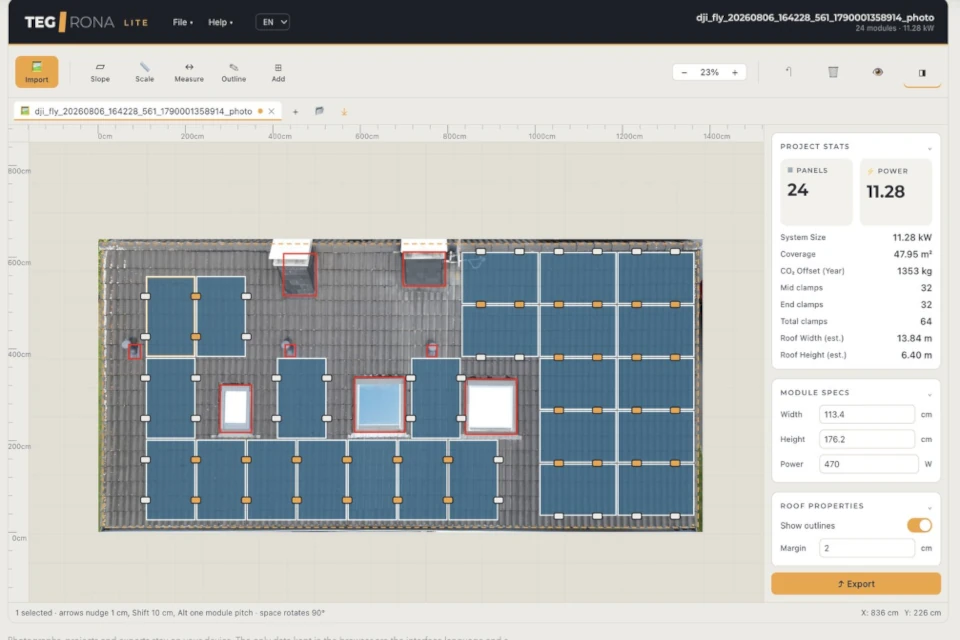

След като се определят геометрията и мащабът, алгоритъмът разпределя модулите върху повърхността на покрива въз основа на зададените размери и номинална мощност на модулите. Те могат да бъдат разположени с вертикална или хоризонтална ориентация, като е възможна и комбинация от двете, ако това позволява по-ефективно използване на наличното пространство.
При покривни повърхности, които се стесняват към билото, редовете могат да се изместват странично, а модулите – да се завъртат, за да се оползотворят оставащите свободни зони. Потребителите могат също така да задават минимални отстояния от краищата на покрива и да дефинират зони, в които не се допуска монтаж (около препятствия).

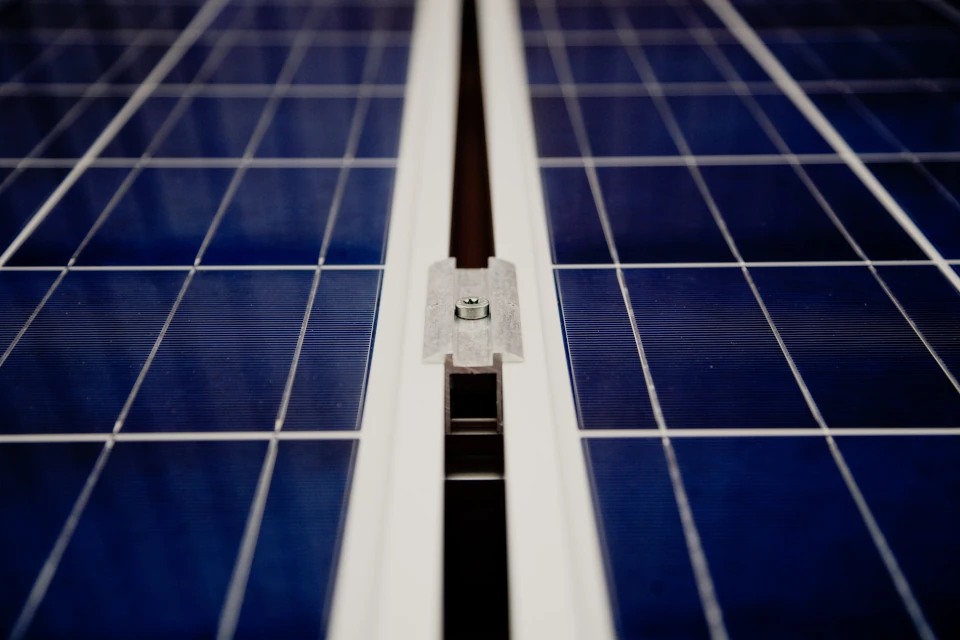

При всяка промяна програмата актуализира броя на модулите, общата инсталирана мощност, заетата площ и необходимия брой междинни и крайни скоби за закрепване.
Полученото разположение може да бъде експортирано като технически документ във формат PDF или PNG, показващ подредбата на модулите върху оригиналната снимка.
Всички изчисления се извършват локално на устройството на потребителя. При уеб версията обработката става в самия браузър, без снимките да се качват на сървър. Според създателя на програмата – фирма на име Tegrona – този подход предотвратява и предаването на метаданни за геолокация, които може да са вградени в снимки, заснети с дронове.
Tegrona Lite не включва симулации на енергийния добив, анализ на засенчването, проектиране на вериги (стрингове) или проверки на конструктивната устойчивост. Тези функции са извън обхвата на инструмента и изискват специализиран софтуер за проектиране на фотоволтаични системи.
Програмата не изисква регистрация или интернет връзка за извършване на изчисленията. Налични са настолни приложения за macOS 14 (и по-нови версии) и Windows 10 (и по-нови версии), докато уеб версията работи на различни операционни системи и устройства. Уеб версията се предлага на 11 езика.
Даунлоуд: Tegrona Lite
